Современная электроника практически полностью построена на импульсных источниках питания (ИИП). Они компактны, эффективны и надежны. Однако их самое уязвимое место — это зачастую импульсный трансформатор. Его выход из строя может показаться фатальной поломкой, особенно если найти готовую замену невозможно. Но есть решение, доступное многим энтузиастам и мастерам — перемотка. Этот процесс требует аккуратности и понимания основ, но позволяет вернуть к жизни дорогостоящее оборудование. Ключевым элементом в этой задаче является сердечник трансформатора, от правильного обращения с которым зависит 90% успеха. В этой подробной статье мы разберем весь процесс от А до Я: от теоретических основ и демонтажа до точного расчета, намотки и финального тестирования.

Основы и теория: что нужно знать перед началом работы

Прежде чем браться за паяльник и обмоточный провод, необходимо погрузиться в теорию. Импульсный трансформатор — это не просто катушка с проволокой, а сложное высокочастотное устройство, работающее на частотах от 20 кГц до сотен килогерц и даже мегагерц. В отличие от громоздких трансформаторов, работающих от сети 50 Гц с сердечниками из электротехнической стали, в импульсных аналогах используется феррит. Этот материал обладает высоким магнитным сопротивлением и низкими потерями на высоких частотах, что и позволяет создавать компактные и эффективные преобразователи.

Основная задача импульсного трансформатора в ИИП — не только гальваническая развязка (изоляция высоковольтной части от низковольтной), но и передача энергии порциями. В одном такте работы ключевого транзистора энергия накапливается в магнитном поле сердечника, а в другом — передается в нагрузку через вторичные обмотки. Именно поэтому расчет и конструкция такого трансформатора кардинально отличаются от низкочастотных собратьев.

Понимание принципа работы импульсного преобразователя — первый шаг к успешному ремонту. Нельзя просто намотать случайное количество витков; каждый виток и каждый миллиметр зазора в сердечнике играют решающую роль.

Подготовка к перемотке: диагностика, инструменты и демонтаж

Теория важна, но теперь перейдем к практике. Процесс перемотки начинается задолго до первого витка провода. Правильная подготовка сэкономит вам время, нервы и убережет от фатальных ошибок.

Шаг 1: диагностика неисправности

Прежде чем разбирать трансформатор, нужно быть на 100% уверенным, что проблема именно в нем. Самые распространенные неисправности:

• Межвитковое замыкание. Самая частая и коварная проблема. Изоляция провода (лак) со временем или от перегрева разрушается, и соседние витки замыкаются. Это приводит к резкому падению индуктивности, перегрузке ключевого транзистора и его выходу из строя. Обычным мультиметром такое замыкание обнаружить практически невозможно, так как сопротивление обмотки и так очень низкое. Косвенные признаки — сильный нагрев трансформатора, свист или писк при работе, мгновенный выход из строя нового ключевого транзистора.
• Обрыв обмотки. Встречается реже. Провод может перегореть или обломиться у вывода. Легко диагностируется мультиметром в режиме прозвонки или измерения сопротивления (покажет бесконечность).
• Пробой изоляции. Замыкание между первичной и вторичной обмотками. Опасно, так как нарушается гальваническая развязка. Проверяется мегаомметром или мультиметром на максимальном пределе измерения сопротивления.

Если диагностика указывает на трансформатор, можно приступать к его демонтажу с печатной платы. Делайте это аккуратно, используя паяльник и оловоотсос, чтобы не повредить дорожки.

Шаг 2: сбор необходимого инструментария и материалов

Для качественной работы вам понадобится определенный набор. Убедитесь, что все есть под рукой, прежде чем начинать разборку.

1. Измерительные приборы: мультиметр, микрометр (или точный цифровой штангенциркуль) для измерения диаметра провода. Желательно иметь LCR-метр для измерения индуктивности.
2. Инструменты для разборки и сборки: паяльник с набором жал, оловоотсос, пинцеты, острый нож или скальпель, небольшие тиски, строительный или бытовой фен.
3. Расходные материалы:

• Новый обмоточный провод (эмальпровод) марок ПЭТВ-2, ПЭВ-2 или аналогичных. Диаметр должен точно соответствовать старому.
• Изоляционные материалы: лакоткань, фторопластовая (тефлоновая) лента или, что удобнее всего, каптоновый (полиимидный) скотч. Он термостойкий и прочный.
• Клей или лак для фиксации сердечника: эпоксидный клей, БФ-2, цапонлак.

Разделение половин сердечника — самый ответственный этап демонтажа, требующий терпения и контроля температуры.

Шаг 3: демонтаж трансформатора и разборка сердечника

Это самый ответственный и сложный этап. Ферритовые сердечники очень хрупкие и легко ломаются. Половинки сердечника (обычно Ш-образной или E-образной формы) склеены специальным компаундом или лаком.

Главное правило разборки: не сила, а температура. Никогда не пытайтесь расколоть сердечник силой, вы его гарантированно сломаете.

Алгоритм действий следующий:

1. Нагрев. Необходимо равномерно прогреть трансформатор, чтобы клей размягчился. Идеальный инструмент — строительный фен с регулировкой температуры. Установите температуру около 100-150°C. Если фена нет, можно попробовать «сварить» трансформатор в кипящей воде в течение 10-15 минут. Этот метод менее контролируемый, но часто работает.
2. Разделение. После прогрева, зажав трансформатор в тисках (через мягкие прокладки), попробуйте аккуратными вращательными движениями или с помощью лезвия ножа разделить половинки сердечника. Они должны поддаться. Если не идет — грейте еще.
3. Очистка. После успешного разделения тщательно очистите стыковочные поверхности сердечника от остатков старого клея. Поверхности должны быть идеально гладкими для обеспечения минимального магнитного зазора при сборке.

Шаг 4: документирование исходных данных

Прежде чем срезать старые обмотки, их нужно тщательно изучить и записать все параметры. Это ваш «чертеж» для создания нового трансформатора. Возьмите блокнот и ручку.

Начинайте аккуратно сматывать провод, виток за витком, и записывайте:

• Количество витков каждой обмотки. Считайте очень внимательно. Запишите, какая обмотка была первой (ближе к каркасу), какая второй и т.д.
• Диаметр провода каждой обмотки. Измерьте микрометром очищенный от лака провод.
• Направление намотки. Укажите для каждой обмотки (например, «по часовой стрелке»). Это важно для фазировки.
• Расположение выводов. Зарисуйте, к каким ножкам каркаса подключается начало и конец каждой обмотки.
• Тип и количество слоев изоляции. Отметьте, сколько слоев скотча или лакоткани было между обмотками и поверх последней обмотки.
• Наличие зазора в сердечнике. Внимательно осмотрите центральный керн сердечника. Иногда там есть немагнитный зазор (прокладка из текстолита или просто воздушный промежуток). Его толщину нужно измерить.

Пропущенная деталь на этом этапе может привести к тому, что новый, идеально намотанный трансформатор просто не будет работать в схеме. Скрупулезность здесь — ваш лучший друг.

После того как вся информация собрана, каркас полностью освобожден от старого провода и готов к новой жизни. Теперь вы вооружены всеми необходимыми данными для следующего этапа — расчета и непосредственно намотки.

Расчет и намотка: сердцевина процесса

Имея на руках разобранный трансформатор и записанные параметры его обмоток, мы подходим к самому главному — созданию нового «сердца» для нашего блока питания. Существует два основных пути: точное копирование заводских параметров или полный перерасчет с нуля. Рассмотрим оба варианта.

Вариант 1: простое копирование (если старые обмотки уцелели)

Это самый простой и надежный способ. Если вам удалось аккуратно смотать старые обмотки и посчитать все витки, ваша задача — с максимальной точностью воспроизвести оригинал.

1. Подбор провода. Используйте эмальпровод точно такого же диаметра, который вы измерили микрометром. Допускается отклонение не более ±0.01-0.02 мм. Если провода нужного диаметра нет, можно заменить его двумя или тремя проводами меньшего сечения, суммарная площадь которых будет равна площади сечения исходного провода. Например, вместо одного провода диаметром 0.8 мм (S ≈ 0.5 мм²) можно использовать два провода по 0.56 мм (S ≈ 0.25 мм² каждый).
2. Процесс намотки. Начинайте намотку с той обмотки, которая была намотана первой (ближе к каркасу). Обычно это часть первичной обмотки. Наматывайте провод виток к витку, плотно и без провисаний. Направление намотки и выводы на ножки каркаса должны полностью соответствовать вашим записям.
3. Изоляция. В точности воспроизведите межслойную и межобмоточную изоляцию. Если между слоями был один виток каптонового скотча — сделайте так же. Если между первичной и вторичной обмотками было три слоя лакоткани — повторите это. Экономить на изоляции категорически нельзя, это вопрос безопасности.

При копировании заводского трансформатора ваша главная задача — не улучшить его, а в точности повторить. Инженеры, проектировавшие устройство, уже провели все расчеты.

Вариант 2: расчет трансформатора с нуля

Этот путь сложнее и требуется в случаях, когда трансформатор сгорел до неузнаваемости или вы хотите изменить его выходные параметры. Для расчета можно использовать специальные программы (например, Flyback(6000), Viper Design Software) или онлайн-калькуляторы. Однако для понимания процесса полезно знать ключевые параметры, которые влияют на результат.

Основные исходные данные для расчета:

• Топология преобразователя: Flyback (обратноходовой), Forward (прямоходовой), Push-Pull (двухтактный) и т.д. От этого зависит сама формула расчета.
• Параметры сердечника: его марка (например, N87, PC40), типоразмер (например, E25/13/7) и эффективная площадь сечения (Ae). Эту информацию можно найти в справочниках по маркировке на самом сердечнике.
• Рабочая частота (f): определяется ШИМ-контроллером, который управляет работой блока питания. Узнать ее можно из даташита (технической документации) на микросхему.
• Входное и выходные напряжения (Vin, Vout) и токи (Iout).

Ниже приведена сравнительная таблица популярных материалов ферритовых сердечников, которые могут вам встретиться.

Материал (Марка) Начальная проницаемость (μi) Индукция насыщения (Bs) при 100°C, мТл Оптимальный частотный диапазон, кГц Применение N27 (Epcos) ~2200 ~390 до 100 Фильтры, низкочастотные ИИП N87 (Epcos) ~2200 ~390 20 — 200 Универсальные ИИП, сварочные инверторы N97 (Epcos) ~3000 ~380 100 — 500 Высокочастотные ИИП, LED-драйверы PC40 (TDK) ~2300 ~390 50 — 300 Аналог N87, силовые трансформаторы

Основная задача расчета — найти количество витков первичной обмотки, при котором сердечник не войдет в насыщение на максимальной нагрузке. После этого, зная коэффициент трансформации, рассчитываются витки вторичных обмоток. Диаметр провода подбирается исходя из плотности тока, обычно 3-5 Ампер на 1 мм² сечения провода.

Пошаговая инструкция по намотке

Независимо от того, копируете вы обмотки или мотаете по новому расчету, сам процесс технологически одинаков.

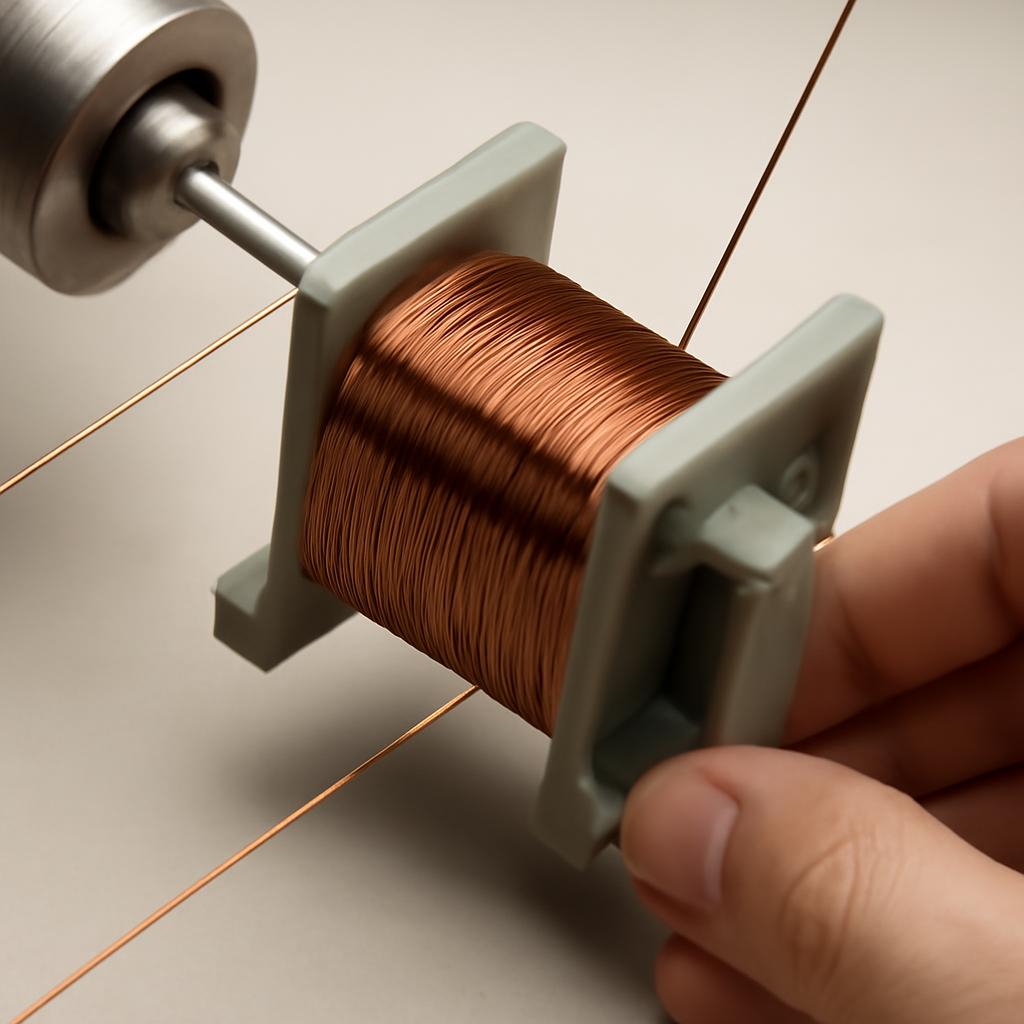

Аккуратная намотка виток к витку — залог стабильной работы и долговечности трансформатора.

1. Подготовка каркаса. Убедитесь, что каркас чист и на нем нет острых заусенцев, которые могут повредить изоляцию провода. Закрепите начало провода первой обмотки на соответствующем выводе каркаса.
2. Намотка первого слоя. Начинайте укладывать провод, создавая небольшое натяжение. Витки должны ложиться плотно друг к другу, без зазоров и перехлестов. Это называется рядовой намоткой.
3. Межслойная изоляция. Если обмотка не помещается в один слой, по завершении первого слоя нанесите один виток каптонового скотча или лакоткани. Следующий слой мотайте в обратном направлении.
4. Межобмоточная изоляция. Закончив одну обмотку (например, первичную), закрепите ее конец на выводе и нанесите усиленную изоляцию — минимум 2-3 слоя каптонового скотча. Это критически важный барьер безопасности между высокой и низкой стороной.
5. Намотка последующих обмоток. Повторите процесс для всех вторичных обмоток, строго соблюдая количество витков, диаметр провода и направление намотки. Обязательно пометьте начало и конец каждой обмотки, чтобы не перепутать фазировку при подключении.
6. Финальная изоляция. Поверх последней обмотки наложите 2-3 слоя внешнего изолирующего скотча. Это защитит обмотки от механических повреждений при сборке сердечника.

Натяжение провода при намотке — это компромисс. Слишком слабое приведет к «рыхлой» обмотке и вибрациям, слишком сильное может повредить изоляцию или деформировать каркас.

Правильно выполненная намотка — это плотная, монолитная конструкция, которая не только обеспечивает нужные электрические параметры, но и хорошо отводит тепло.

Статистика показывает, что межвитковое замыкание и перегрев являются доминирующими причинами поломок импульсных трансформаторов.

Сборка, пропитка и проверка: финальные шаги

Когда последняя обмотка уложена и заизолирована, работа еще далека от завершения. Теперь необходимо правильно собрать трансформатор, проверить его параметры и безопасно ввести в эксплуатацию. Пропуск любого из этих шагов может свести на нет все предыдущие усилия.

Шаг 1: сборка и склейка сердечника

Правильно собранный сердечник — залог того, что его магнитные свойства будут соответствовать расчетным.

1. Подготовка поверхностей. Убедитесь, что стыковочные поверхности обеих половин ферритового сердечника идеально чистые, без следов старого клея, лака или грязи. Малейшая соринка создаст неконтролируемый зазор, который изменит индуктивность.
2. Восстановление зазора (если он был). Если в центральном керне вашего трансформатора был немагнитный зазор (например, прокладка из текстолита или каптона), его необходимо восстановить. Используйте материал той же толщины. Если зазора не было, половинки должны прилегать друг к другу максимально плотно.
3. Склейка. Нанесите тонкий слой клея на стыковочные поверхности. Лучше всего использовать двухкомпонентный эпоксидный клей — он обеспечивает прочное и термостабильное соединение. Также подойдет клей БФ-2. Не используйте цианоакрилатный «суперклей», так как он хрупок и плохо переносит циклические нагревы.
4. Фиксация. Плотно сожмите половины сердечника и зафиксируйте их в таком положении до полного высыхания клея. Для этого можно использовать небольшую струбцину, канцелярские зажимы или просто туго обмотать трансформатор изолентой. Важно обеспечить равномерное давление.

Шаг 2: пропитка обмоток (опционально, но рекомендуется)

Вы наверняка слышали, как некоторые блоки питания издают неприятный высокочастотный писк или свист под нагрузкой. Чаще всего причина этого — вибрация витков обмоток в магнитном поле. Чтобы этого избежать, трансформатор пропитывают специальным лаком.

Пропитка не только избавляет от акустического шума, но и улучшает теплоотвод от обмоток к сердечнику и защищает провод от воздействия влаги и пыли.

Для пропитки в домашних условиях можно использовать цапонлак, шеллак или разведенный эпоксидный клей. Процесс прост: готовый собранный трансформатор полностью окунают в емкость с лаком на 5-10 минут, чтобы он пропитал все пустоты между витками. Затем его вынимают, дают стечь излишкам и сушат согласно инструкции к лаку (обычно от нескольких часов до суток).

Шаг 3: проверка готового трансформатора перед установкой

Ни в коем случае не впаивайте свежеизготовленный трансформатор в плату без предварительной проверки. Это может привести к выходу из строя других, более дорогих компонентов. Ниже приведена таблица с основными методами проверки.

Метод проверки Необходимое оборудование Что проверяет Преимущества и недостатки Прозвонка и измерение сопротивления Мультиметр Целостность (отсутствие обрывов) и отсутствие явных коротких замыканий. Плюс:доступно каждому. Минус:не способен обнаружить межвитковое замыкание. Проверка изоляции Мультиметр (в режиме мегаомметра) или мегаомметр Отсутствие замыканий между первичной и вторичной обмотками, а также между обмотками и сердечником. Плюс:критически важная проверка безопасности. Минус:мультиметр дает лишь приблизительную оценку, для точной нужен специальный прибор. Измерение индуктивности LCR-метр Соответствие индуктивности первичной обмотки расчетному или исходному значению. Косвенно указывает на правильность числа витков и сборки сердечника. Плюс:самый надежный способ убедиться в правильности намотки. Минус:требует наличия LCR-метра.

Итак, минимальный набор проверок: прозвонить все обмотки на обрыв, убедиться в отсутствии замыканий между ними (сопротивление должно быть бесконечным). Если у вас есть LCR-метр, обязательно измерьте индуктивность первичной обмотки. Отклонение от исходного или расчетного значения более чем на 10-15% говорит о проблеме (неправильное число витков, плохая сборка сердечника, неверный зазор).

Шаг 4: монтаж на плату и безопасный первый запуск

Если все проверки пройдены, трансформатор можно аккуратно впаять на свое место в печатной плате. Убедитесь, что все выводы попали в свои отверстия и пайка надежна.

Первое включение устройства после ремонта — самый волнующий момент. Чтобы обезопасить схему, его нужно проводить через страховочную лампу накаливания.

Золотое правило ремонта импульсных блоков питания: первый запуск — только через лампу накаливания мощностью 60-100 Вт, включенную последовательно с блоком питания в сеть 220В.

Как это работает? Если в схеме есть короткое замыкание (например, вы перепутали выводы трансформатора), лампа примет на себя основное напряжение, загорится в полный накал и ограничит ток, спасая ключевой транзистор и другие элементы от мгновенного сгорания. Если же все в порядке, лампа ярко вспыхнет в момент заряда конденсаторов и затем либо погаснет, либо будет тлеть вполнакала. Это сигнал, что можно измерять выходные напряжения. Если они в норме, можно пробовать включать блок питания напрямую в сеть и тестировать под нагрузкой.

Частые ошибки и советы экспертов

Даже при наличии самой подробной инструкции, в процессе перемотки трансформатора можно допустить ошибки, которые приведут к неудаче. Знание этих «подводных камней» поможет их избежать. Вот список самых распространенных промахов и советы, как их обойти.

• Повреждение сердечника при разборке. Это самая частая и фатальная ошибка. Скол на феррите, даже небольшой, резко меняет его магнитные свойства (увеличивает зазор), что приводит к падению индуктивности. Совет: Не торопитесь. Лучше потратить лишние 10 минут на дополнительный прогрев, чем покупать новый сердечник. Используйте плавные вращательные движения, а не грубую силу.
• Неправильный подсчет витков или диаметра провода. Ошибка в подсчете витков даже на 5-10% может привести к тому, что выходные напряжения будут завышены или занижены. Слишком тонкий провод будет перегреваться, слишком толстый может не поместиться на каркасе. Совет: Сматывайте старую обмотку медленно, считая каждый виток вслух или отмечая на бумаге. Диаметр измеряйте микрометром в нескольких местах после удаления лака.
• Экономия на изоляции. Использование обычной изоленты или недостаточного количества слоев изоляции между первичной и вторичной обмотками — это игра с огнем. Это может привести к пробою и попаданию высокого сетевого напряжения на выход устройства. Совет: Используйте только специализированные термостойкие материалы: каптоновый скотч, лакоткань ЛШМ или фторопластовую ленту. Не жалейте слоев: 2-3 слоя — это необходимый минимум для безопасности.
• Неправильная фазировка обмоток. Если перепутать начало и конец обмотки самопитания ШИМ-контроллера или обмотки обратной связи, блок питания просто не запустится или уйдет в защиту. Совет: Тщательно зарисовывайте схему подключения выводов и направление намотки перед разборкой. Помечайте выводы маркером.
• «Рыхлая» намотка. Если витки лежат неплотно, с зазорами, то под действием переменного магнитного поля они начнут вибрировать. Это источник того самого неприятного писка, а также может привести к перетиранию изоляции со временем. Совет: Наматывайте провод с постоянным умеренным натяжением, укладывая виток к витку. Если обмотка многослойная, каждый слой должен быть ровным.

Соблюдение этих простых правил значительно повышает шансы на успешный ремонт с первого раза. Аккуратность и внимание к деталям — ваши главные инструменты в этом деле.

Заключение

Перемотка импульсного трансформатора — задача, которая может показаться пугающе сложной, но на деле она вполне по силам аккуратному и терпеливому мастеру. Мы рассмотрели весь путь: от диагностики и бережной разборки до точного расчета, намотки и безопасного запуска. Ключ к успеху лежит в скрупулезном внимании к деталям на каждом этапе, будь то подсчет витков, выбор провода или качество изоляции.

Помните главный совет: не торопитесь. Лучше потратить лишний час на двойную проверку, чем потом искать причину неудачи в уже собранном устройстве. Используйте качественные материалы и не экономьте на безопасности. Этот опыт не только позволит вам сэкономить на ремонте, но и подарит глубокое понимание работы современной силовой электроники.

Не бойтесь пробовать! Вооружившись знаниями из этой статьи и необходимыми инструментами, вы сможете вернуть к жизни множество электронных устройств. Успешных вам ремонтов!
